Лазерные системы маркировки Telesis Xpress EY, EP – современные диодные лазеры волоконной парой и торцевой накачкой. Лазерный пучок и характеристики импульса лазерного затвора оптимизированы для приложений, требующих высокого качества пучка и стабильности и обеспечивают маркировку с высоким разрешением при минимальной тепловой нагрузке.

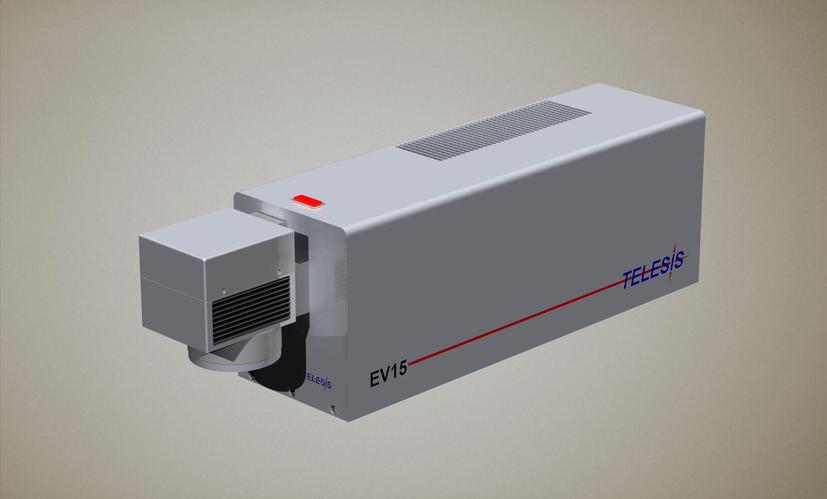

Ванадатовые (Nd:YVO4) лазеры моделей EV10 (10 Вт) и EV15 (15 Вт) являются одной из последних разработок Telesis и относятся к Е-серии твердотельных лазеров с торцевой диодной накачкой. Они применяются для широкого спектра маркировочных решений, но отличает их то, что благодаря исключительному качеству луча только эти лазеры из всех разновидностей инфракрасных лазеров могут наносить графику высокого разрешения, миниатюрный текст и 2D коды. Малая длительность импульса и высокая пиковая мощность позволяют маркировать чувствительные к нагреву материалы (включая кремний), пластик и тонкую фольгу. Небольшой размер пятна луча и хорошая глубина фокуса обеспечивают более широкую применимость данных лазеров, по сравнению с волоконными – например, для маркировки неровной поверхности.

Срок службы диода в моделях EV10 и EV15 составляет более 20.000 часов, и они практически не требуют обслуживания, пока диод не выработает свой ресурс. Установки имеют воздушное охлаждение. Диодный блок накачки находится в контроллере и подключён к резонатору и сканирующей головке посредством оптоволоконного кабеля, что позволяет сделать лазер более защищённым и компактным для возможности его интеграции в производственную линию.

Системы маркировки серии Express обладают следующими характеристиками:

• Надежная, длительная, не требующая обслуживания эксплуатация
• Компактные размеры и модульная конструкция
• Удаленный, диод накачки с волоконной парой
• Исключительное качество пучка и стабильная выходная мощность
• Активный (термоэлектрический) температурный контроль лазерного кристалла и диода накачки
• Активный преключатель добротности
• Воздушное охлаждение
• Видимый красный диод для холостого цикла/позиционирования
• Большой цифровой дисплей для мониторинга статуса маркировки, настроек и ошибок
• Стандартная эксплуатация при 115/230VAC
• Одобрена Министерством Обороны США для нанесения уникальной идентификации

Маркирующая головка

Лазерные системы серии XPRESS удобны в эксплуатации. Охлаждающие вентиляторы расположены на правой стороне устройства.

Маркирующая головка содержит герметичный резонатор, расширитель пучка, красный диод для холостого цикла/позиционирования и гальванометр.

Контроллер

Диод накачки встроен в контроллер, в то время, как лазерный резонатор с кристаллом расположен в маркирующей головке. Пучок накачки из диода (примерно 808нм) идет прямо в резонатор посредством опто-волоконного кабеля. Контроллер может быть оснащен стойкой, или может быть напрямую установлен на рабочий стол.

Контроллер также включает в себя термо-электрическую систему охлаждения для диода накачки, ВЧ драйвер, источники питания гальванометра, схемы управления драйвера, соответствующие предохранители и коннектор 115/230VAC IEC320, и модуль управления передней панели.

Разработанный для высокой надежности и удобной эксплуатации, диод накачки, находящийся внутри контроллера является легкосъемным герметичным модулем со сроком службы более 20 000 часов.

СПЕЦИФИКАЦИЯ ЛАЗЕРА

Отдельно из этой серии стоит отметить относительно новую систему лазерной маркировки EV4G.

 Зелёный лазер EV4G Telesis идеально подходит для маркировки, гравировки и обработки материалов, невосприимчивых к обычным лазерам: окрашенный пластик, акриловые и полимерные материалы – и применяется в таких отраслях как электроника, производство полупроводников, производство солнечных батарей и медицинская отрасль.

Для получения высокого качества и стабильности луча в данном твердотельном маркировочном лазере с диодной накачкой и волоконным выводом, работающем в зелёном спектре излучения, оптимизированы характеристики лазерного луча и импульсов переключения добротности. Помимо высокой скорости и мощности, модель EV4G обеспечивает высокую точность маркировки и рекомендуется для лазерной маркировки, скрайбирования, тримминга и других операций по обработке материалов.

Это первая версия лазера серии E производства Telesis с преобразованием гармоники. За основу взята модель инфракрасного лазера Telesis EV15, которая при длине волны зелёного спектра 532 нм обеспечивает мощность 4Вт.

“Мы провели большое количество испытаний, чтобы гарантировать, что при среднем сроке службы диодов более 20.000 рабочих часов модель Telesis EV4G являлась самой надежной в своём классе,” – сообщил Колин Ситон, вице-президент по маркетингу Telesis. “Благодаря прочной конструкции механики и оптики данной лазерной маркирующей системы она может эксплуатироваться в промышленных условиях, в которых ударные и вибрационные нагрузки, а также пыль, приводят к проблемам у обычных маркирующих установок.”

Спецификации

EV15_Laser_Specs.pdf (394Кб)

EV4AG_Laser_Specs.pdf (469Кб)

XPRESS_10EV_Laser_Specs.pdf (242кб)

XPRESS_5EY_Laser_Specs.pdf (246 Кб)

XPRESS_EP_Laser_Specs.pdf (239 Кб)

Xpress_EV7.pdf (1,1 Мб)
